راهنمای کامل اندازه گیری سیستم نرم کننده آب: از استخراج فرمول تا تمرین مهندسی



نویسنده: سوفیا

مهندس تصفیه آبVLLRO| 20 سال در طراحی و بهینه سازی سیستم تبادل یونی



در مهندسی تصفیه آب، اندازه‌گیری سیستم نرم‌کننده تبادل یونی مرحله اصلی است که پایداری عملیاتی طولانی‌مدت را تعیین می‌کند. یک سیستم کم حجم منجر به بازسازی مکرر و افزایش سرسام آور مصرف نمک می شود. یک سیستم بزرگ منجر به تجهیزات بیکار و هدر رفت سرمایه می شود.



در این راهنما، من شما را از طریق سیستم فرمول کامل، محاسبات گام به گام و تجربه مهندسی در دنیای واقعی راهنمایی می‌کنم – بنابراین می‌توانید با اطمینان سیستم نرم‌کننده‌ای را که مقرون به صرفه و قابل اعتماد است اندازه‌گیری کنید. همه فرمول ها به صورت متن ساده ارائه می شوند - می توانید آنها را مستقیماً در صفحات گسترده یا اسناد طراحی خود کپی کنید.



---

پنج پارامتر اصلی که باید قبل از اندازه‌بندی تعریف کنید



قبل از شروع هر گونه محاسبه، این پنج نقطه داده ضروری را تأیید کنید:



پارامتر	نماد	واحد	یادداشت ها
سختی کل آب خام	H	میلی گرم در لیتر (به صورت CaCO3)	استفاده کنید اوج ارزش سالانه، متوسط ​​نیست
اوج دبی ساعتی	q_max	m³/h	اندازه لوله و ظرفیت آنی را تعیین می کند
حجم کل آب روزانه	Q_total	m³/d	حجم رزین و فرکانس بازسازی را تعیین می کند
حالت عملیات	—	پیوسته / متناوب	نیازهای مستمر مخزن آماده به کار. متناوب می توانید از یک مخزن استفاده کنید
نوع بازسازی	—	جریان Co / جریان شمارنده	بر ضریب مصرف نمک K تأثیر می گذارد



مرجع تبدیل واحد سختی:

1 میلی مول در لیتر = 100 میلی گرم در لیتر (به عنوان CaCO3)



انتخاب رزین و تعیین ظرفیت تبادل



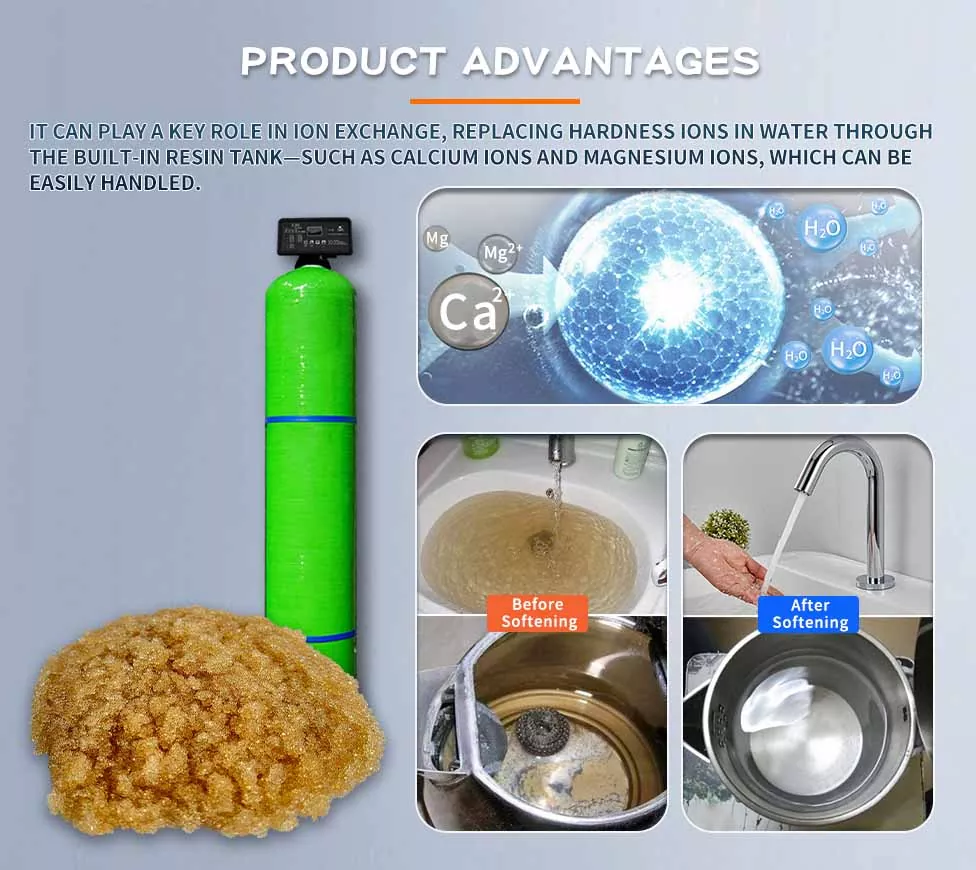

رایج ترین رزین مورد استفاده برای سیستم های نرم کننده شهری و صنعتی رزین تبادل کاتیونی اسید قوی 001×7 می باشد. پارامترهای فنی کلیدی:



 ظرفیت کل تبادل: ≥ 1000 میلی مول در لیتر (تقریباً 1000 میلی گرم در لیتر به عنوان CaCO3)

 چگالی مرطوب: 0.78 - 0.88 گرم در میلی لیتر

 فرم عرضه: فرم سدیم (Na+).



توصیه مهندسی: ظرفیت کل مبادله یک محدودیت آزمایشگاهی است. در مهندسی واقعی، برای اطمینان از اینکه سختی خروجی به طور مداوم استانداردها را برآورده می کند (معمولاً 0.03 میلی مول در لیتر)، شما نباید 1000 میلی مول در لیتر را محاسبه کنید. من ظرفیت تبادل طراحی E = 800 - 900 mmol/L - ضریب استفاده 0.8-0.9 - ایجاد یک حاشیه ایمنی برای نوسانات کیفیت آب را توصیه می کنم.



تمام محاسبات زیر از E = 800 mmol/L به عنوان مقدار طراحی استفاده می کنند.



سیستم فرمول هسته و محاسبه گام به گام



مرحله 1: محاسبه Q₀ سیکل یک مخزن (m³)



معنای فیزیکی: یک مخزن چند متر مکعب آب نرم می تواند از بازسازی کامل تا رسیدن به سختی تولید کند؟



فرمول (این را کپی کنید):

``متن

Q0 = V_رزین  E / (10 H)

```



کجا:

 V_resin = حجم رزین تک مخزن (L)

 E = ظرفیت تبادل طراحی (mmol/L) - 800-900 بگیرید

 H = سختی کل آب خام (mg/L به صورت CaCO3)



نمونه طراحی:

 V_resin = 1000 لیتر

 E = 800 mmol/L

 H = 350 میلی گرم در لیتر



``متن

Q0 = 1000  800 / (10 350) = 800000 / 3500 = 228.57 متر مربع

```



نتیجه: هر تانک تقریباً تولید می کند. 228.57 مترمکعب آب نرم در هر چرخه بازسازی.



مرحله 2: محاسبه کل بازسازی های روزانه مورد نیاز



``متن

N_total_daily = Q_total / Q0

```



که در آن Q_total = کل مصرف روزانه آب (m³/d) است.



ادامه مثال: Q_total = 120 m³/d را فرض کنید

``متن

N_total_day = 120 / 228.57 = 0.525 بازسازی در روز

```



نتیجه: کل سیستم تنها به 0.525 بازسازی در روز نیاز دارد - یعنی تقریباً یک بازسازی در هر دو روز.



مرحله 3: تعداد مخازن و طرح عملیاتی را تعیین کنید



پیکربندی مخزن را بر اساس حالت عملیات انتخاب کنید:



حالت عملیات	پیکربندی توصیه شده	یادداشت ها
متناوب (می تواند برای بازسازی متوقف شود)	مخزن تک	کمترین هزینه، مناسب برای تولید غیر مستمر
پیوسته (نمی توان متوقف کرد)	2 تانک (1 تانک کار + 1 در حالت آماده به کار)	یکی تولید می کند در حالی که دیگری تولید می کند / می ایستد
جریان بالا پیوسته	3+ مخزن (2 تانک کار + 1 در حالت آماده به کار)	تقسیم بار بهتر، قطر مخزن قابل کنترل



مثال: پروژه ما نیاز به تامین مداوم 24/7 دارد - ما از 2 مخزن (1 تانک در حال کار + 1 آماده به کار) استفاده می کنیم.



بازسازی های روزانه هر تانک:

``متن

N_per_tank_per_day = N_total_dayly / تعداد_تانک_های_کاری

```

با 1 مخزن کار:

``متن

N_per_tank_per_day = 0.525 / 1 = 0.525 بازسازی در روز

```



مرحله 4: محاسبه فاصله بازسازی (ساعت)



``متن

T_interval = 24 / N_در مخزن_در_روز

```



مثال:

``متن

T_interval = 24 / 0.525 = 45.7 ساعت

```



نتیجه: مخزن کار تقریباً هر 45.7 ساعت (حدود 2 روز) بازسازی می شود. این یک فاصله زمانی راحت است - در حداقل 2 ساعت توصیه شده.



> ⚠️ مهم: برای محاسبه زمان واقعی اجرا (ساعت) بین بازسازی ها، به سادگی از استفاده از:

> ```متن

> T_run = Q0 / q_single_tank_flow

> ```

> جایی که q_single_tank_flow بر حسب m³/h است. نتیجه مستقیماً بر حسب ساعت است. در 60 ضرب نکنید.



مرحله 5: محاسبه مصرف نمک در هر بازسازی (کیلوگرم)



``متن

G_single = V_resin  K / 1000

```



جایی که K ضریب مصرف نمک (گرم نمک / رزین L) است. ارزش های مهندسی:



| نوع بازسازی | محدوده K (g/L) | توصیه شده K |

||||

| جریان همزمان | 120 – 160 | 140 |

| جریان متقابل | 80 – 100 | 90 |



مثال (هم‌جریان، K=140):

``متن

G_single = 1000 140 / 1000 = 140 کیلوگرم

```



نتیجه: در هر بازسازی 140 کیلوگرم نمک مصرف می شود.



> بررسی نظری: 1 مول NaCl (58.5 گرم) 1 مول سختی CaCO3 (100 گرم) را مبادله می کند. تبادل رزین ما = 1000L × 800 mmol/L = 800 mol. حداقل نمک نظری = 800 × 58.5 / 1000 = 46.8 کیلوگرم. نمک واقعی 140 کیلوگرم تقریباً 3 برابر نظری است - برای جریان همزمان قابل قبول است. برای کاهش مصرف نمک، جریان مخالف را در نظر بگیرید.



مرحله 6: محاسبه کل مصرف روزانه نمک



``متن

G_total_daily = G_single  N_total_daily

```



مثال:

``متن

G_total_dayily = 140 0.525 = 73.5 کیلوگرم در روز

```



نتیجه: سیستم تقریباً مصرف می کند. 73.5 کیلوگرم نمک در روز.



برآورد ماهانه:

``متن

G_monthly = G_total_dayly 30 / 1000 = 73.5 30 / 1000 = 2.205 تن در ماه

```



اندازه مخزن نمک و مخزن نمک



1. حجم موثر مخزن آب نمک (L)



مخزن آب نمک باید برای یک بار بازسازی، آب کافی برای حل کردن نمک در خود داشته باشد. در دمای 20 درجه سانتی گراد، 1 لیتر آب حدود 264 گرم NaCl را حل می کند.



``متن

V_brine_tank = (G_single 1000 / 264) 1.5

```



جایی که 1.5 یک حاشیه ایمنی است.



مثال:

``متن

V_Brine_tank = (140  1000 / 264)  1.5 = (140000 / 264)  1.5 ≈ 795 L

```



توصیه می شود: از مخزن آب نمک 1000 لیتری استفاده کنید.



2. ذخیره نمک (کیلوگرم، برای n روز)



7 تا 15 روز نمک را در محل نگهداری کنید:



``متن

G_storage = G_total_daily  n

```



به مدت 10 روز:

``متن

G_storage = 73.5  10 = 735 کیلوگرم

```



نتیجه: حدود 0.75 تن نمک را به مدت 10 روز نگهداری کنید.



نمونه اندازه کامل - حلقه محاسبه کامل



شرایط داده شده:

 سختی آب خام H = 350 میلی گرم در لیتر (به صورت CaCO3)

 مصرف روزانه آب Q_total = 120 m³/d

 پیک دبی ساعتی q_peak = 12 m³/h

 عملکرد: 24/7 مداوم

 بازسازی: جریان همزمان

 حجم رزین تک مخزن V_resin = 1000 لیتر

 ظرفیت تبادل طراحی E = 800 mmol/L



جدول طراحی کامل:



مرحله	آیتم محاسبه	فرمول	نتیجه
①	تولید سیکل تک مخزن	Q0 = V*E/(10*H)	228.57 متر مربع
②	کل بازسازی های روزانه	N_total = Q_total / Q0	0.525 در روز
③	پیکربندی تانک	1 کار + 1 آماده به کار	2 تانک
④	بازسازی در هر تانک در روز	N_در هر مخزن = N_total / 1	0.525 در روز
⑤	فاصله بازسازی	T_interval = 24 / N_در هر مخزن	45.7 ساعت
⑥	ضریب نمک K (هم جریان)	—	140 گرم در لیتر
⑦	نمک در هر بازسازی	G_single = V*K/1000	140 کیلوگرم
⑧	کل نمک روزانه	G_daily = G_single * N_total	73.5 کیلوگرم در روز
⑨	حجم مخزن آب نمک	V_brine = (G*1000/264)*1.5	≈ 1000 لیتر
⑩	ذخیره نمک 10 روزه	G_storage = G_dayly * 10	735 کیلوگرم



پنج تله مهندسی رایج در اندازه



تله 1: استفاده از سختی متوسط ​​به جای حداکثر مقدار

سختی آب خام به صورت فصلی در نوسان است. اگر از میانگین سالانه استفاده کنید، در طول ماه‌های اوج سختی، کیفیت خروجی زودرس از بین می‌رود. همیشه از بالاترین مقدار سختی سالانه به عنوان مبنای طراحی خود استفاده کنید.



تله 2: محاسبه ظرفیت تبادل رزین در 100٪

1000 میلی مول در لیتر تولید کننده یک محدودیت آزمایشگاهی است. در طراحی مهندسی، از بهره برداری 80-90 درصد (E = 800-900) استفاده کنید - در غیر این صورت، پیشرفت در این زمینه رخ خواهد داد.



تله 3: فراموش کردن مخزن آماده به کار - عدم موفقیت در تامین مداوم

بسیاری از طراحان تنها مخازن کار را بر اساس جریان کل محاسبه می‌کنند و زمان خرابی بازسازی را نادیده می‌گیرند. برای کاربردهایی که نمی توانند آب را متوقف کنند (بیمارستان ها، نیروگاه ها، هتل ها)، حداقل یک مخزن آماده به کار اجباری است.



تله 4: عدم تطابق ضریب نمک K با نوع بازسازی

استفاده از مقدار K هم‌جریان (140) برای سیستم‌های جریان مخالف، مصرف نمک را تقریباً دو برابر می‌کند. همیشه قبل از انتخاب K روش بازسازی را تأیید کنید.



تله 5: خطای زمان کلاسیک × 60

بسیاری از تکنسین ها محاسبه زمان اجرا را در 60 ضرب می کنند و به اشتباه نتیجه را ساعت تلقی می کنند - به طور جدی فاصله بازسازی را بیش از حد تخمین می زنند. به یاد داشته باشید: m³ تقسیم بر m³ / ساعت مستقیماً ساعت را نشان می دهد - در 60 ضرب نکنید.



نتیجه گیری



اندازه سیستم نرم کننده به معنای اتصال به یک فرمول نیست. این یک زنجیره منطقی کامل است: کیفیت آب → ظرفیت تبادل → فرکانس بازسازی → مصرف نمک → اندازه ذخیره سازی. سیستم محاسباتی ارائه شده در اینجا در صدها پروژه مهندسی تأیید شده است. تسلط بر این روش تضمین می کند که طراحی شما به بهترین تعادل بین اقتصاد و قابلیت اطمینان دست می یابد.



اگر روی یک پروژه نرم‌افزاری خاص کار می‌کنید، توصیه می‌کنم جدول خلاصه در مثال اندازه‌بندی کامل را گام به گام پر کنید - این یک سند اندازه‌بندی کامل ایجاد می‌کند. برای سؤالات بیشتر در مورد قطر کشتی، سیستم‌های کنترل چند مخزن یا کیفیت آب ویژه (آهن بالا، منگنز بالا)، راحت باشید.
